PDMS三维设计案例

本图为项目成果，严禁盗用

넳 넲

  • 中国电建集团黄陵精细化工项目

    项目规模：占地面积约260亩

    项目概况：本项目由中国电建集团承建，由深圳模动数字科技有限公司提供三维数字化设计服务。

    服务内容：三维数字化设计、设计检查、出图。

    项目特点：

    1、采用PDMS软件设计，管线种类复杂数量繁多；

    2、部分装置工艺仍在完善，设计修改较多；

    3、数字孪生系统集成全厂传感物联数据，包括海康威视监控数据、环境监测数据、两票系统数据、设备实时运行数据、消火栓数据、烟感数据等。



项目截图：

项目截图：

本项目涉及工艺管道较多，在设计阶段即运用PDMS进行配管设计。PDMS软件的使用，将单一的平面设计改为三维设计，节省管道设计的时间，在设计阶段尽可能的避免施工阶段因管道种类多且错综复杂而导致的各类可能出现的问题和难题。

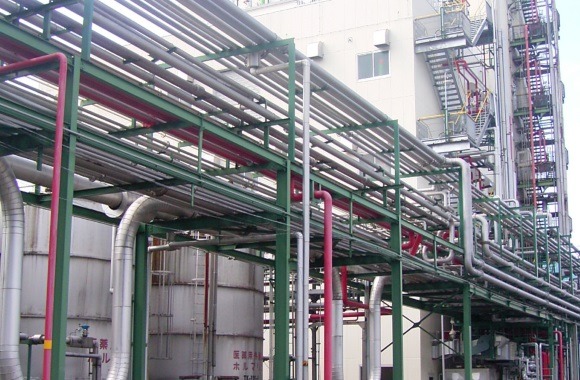

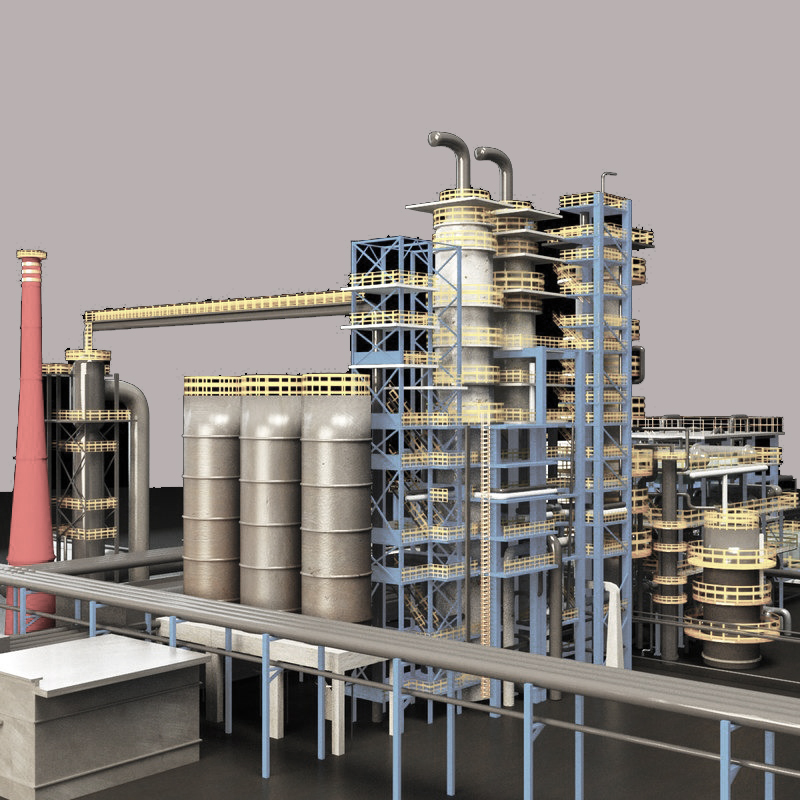

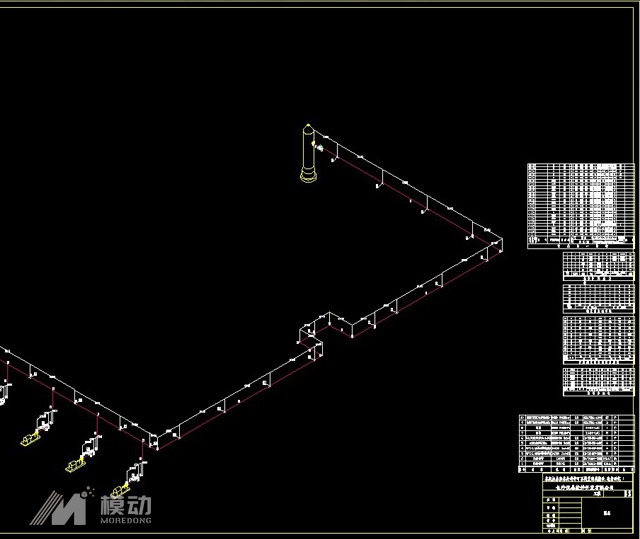

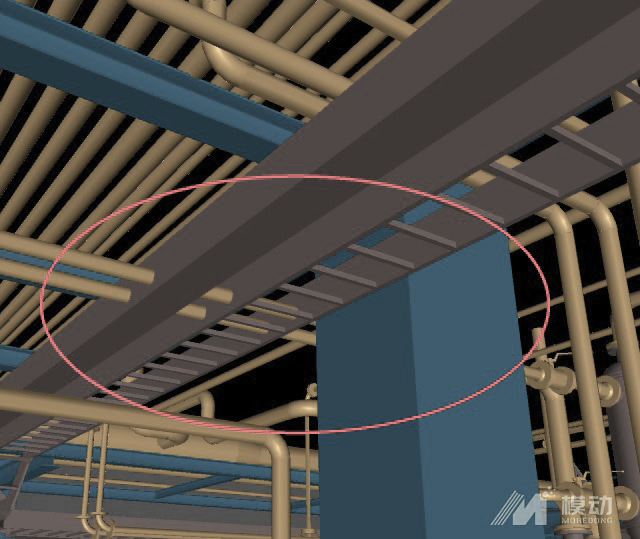

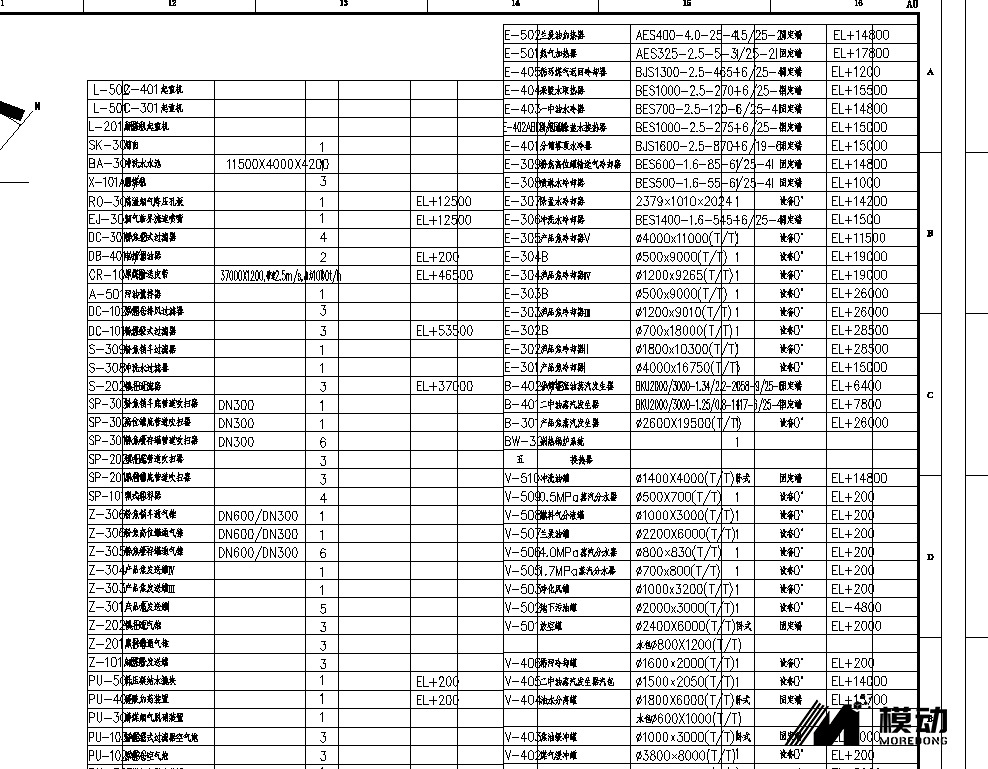

软件直接成果有IOS轴测图、提前预知工艺管线与土建结构等碰撞并合理规避、设备管线等级表等。



应用总结：
