  • 京能集团锡盟新能源场站数字孪生系统

    项目规模：都日娜风光储电站（内蒙古）、额勒苏图风储电站（内蒙古）

    项目概况：本项目为京能集团首个风光电站数字孪生项目，由深圳模动数字科技有限公司提供数字孪生系统开发服务。

    服务内容：三维数字化建模、数字孪生系统（BS架构）开发。

    项目特点：

    1、针对2个风光伏综合能源电站进行系统开发；

    2、纯B/S架构，网页即可登录；

    3、仿真级三维渲染，渲染效果与现场相似度达99%；

    4、设备台账

    5、基于大量基础数据进行二次计算

    6、数据统计、分析、集成及图形化表达（含能效分析）



    项目背景：

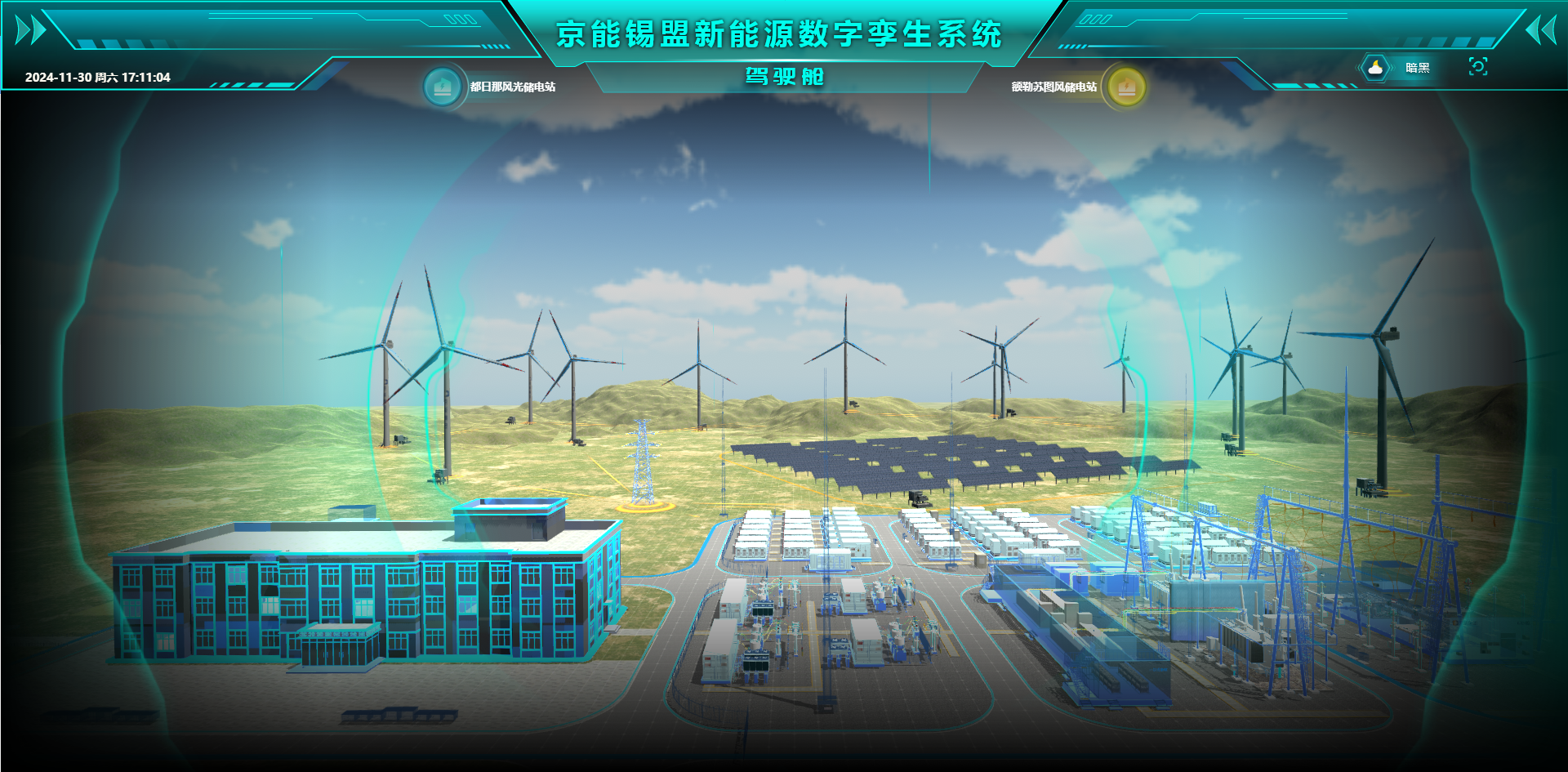

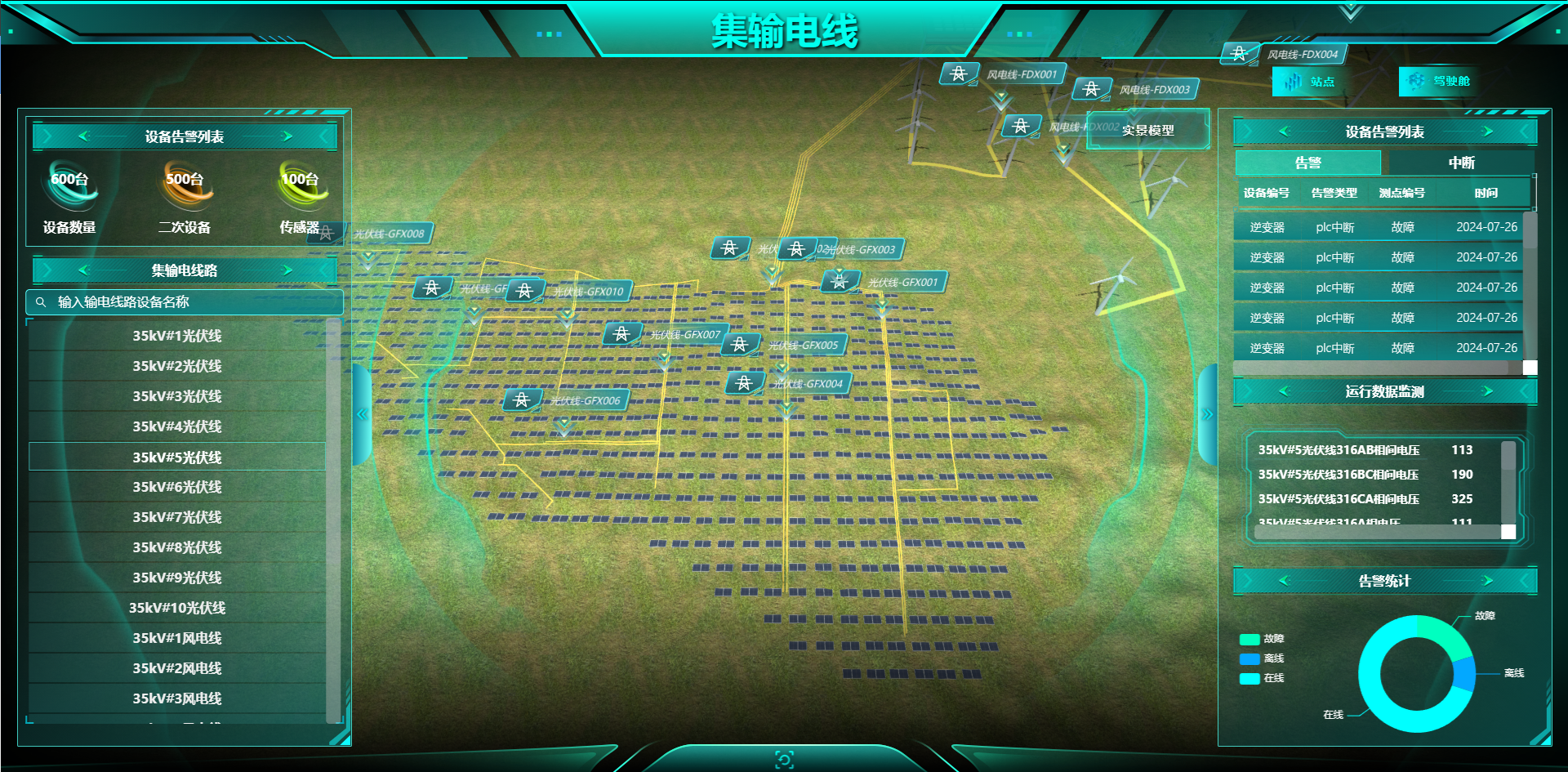

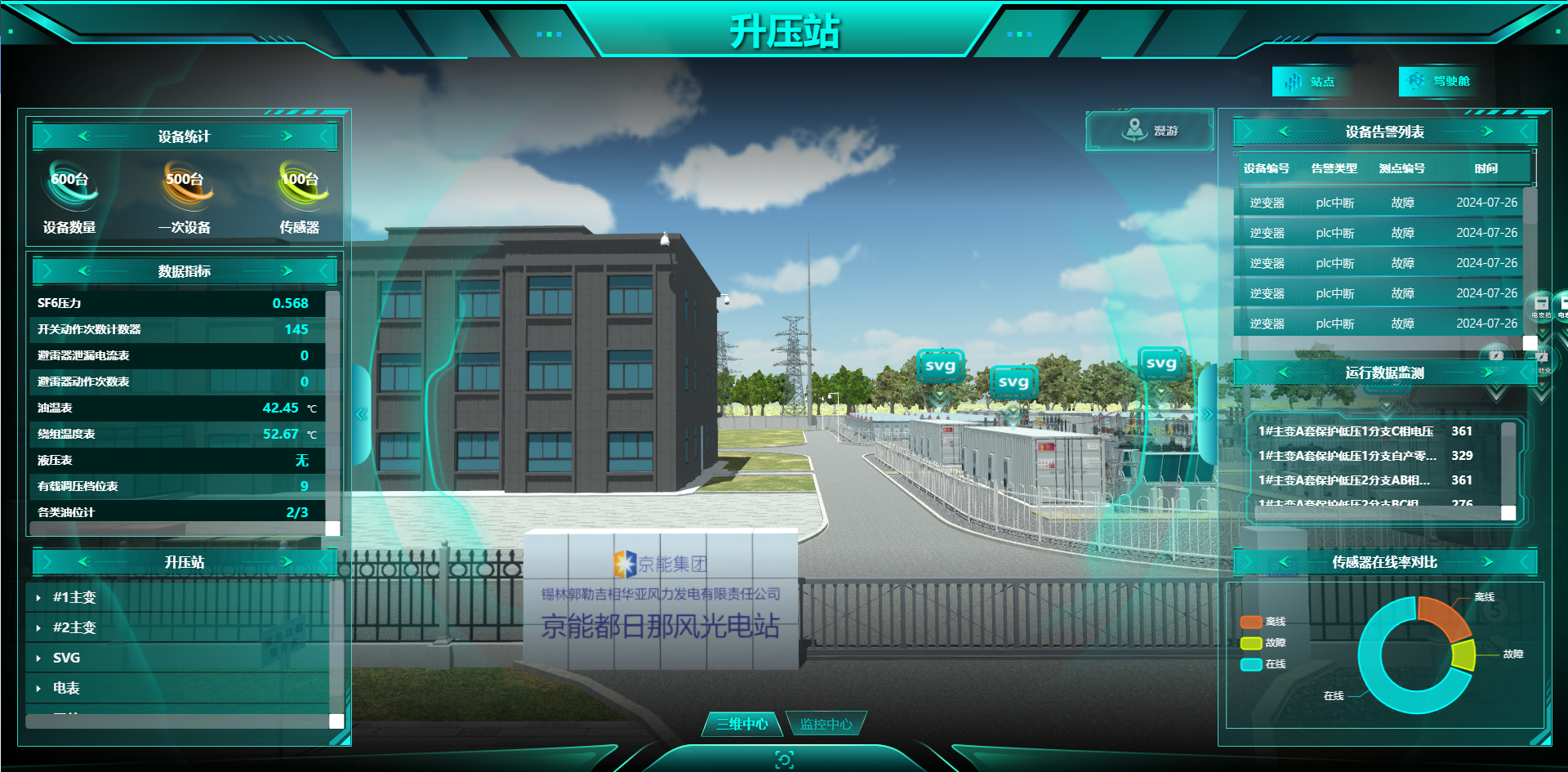

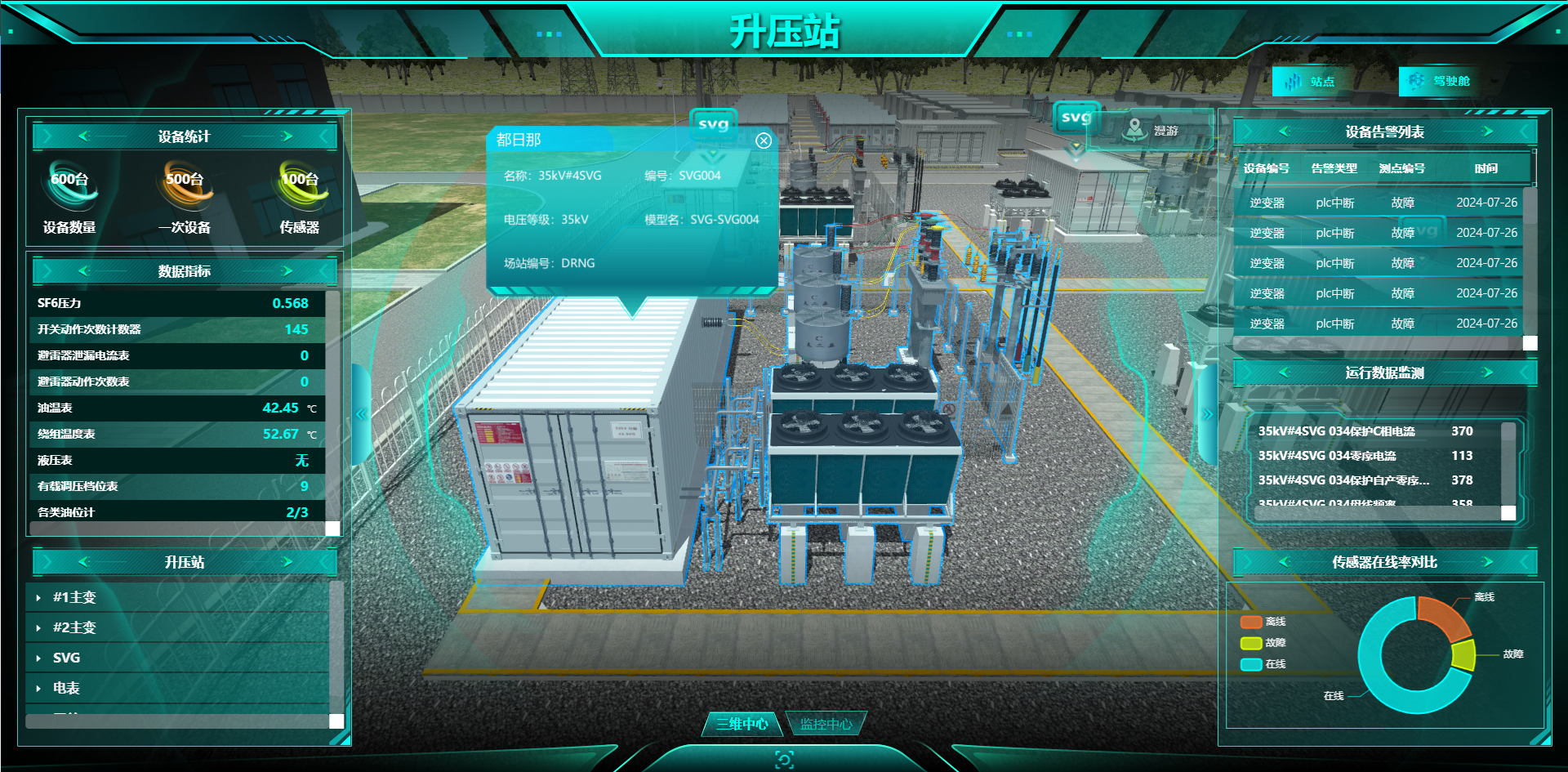

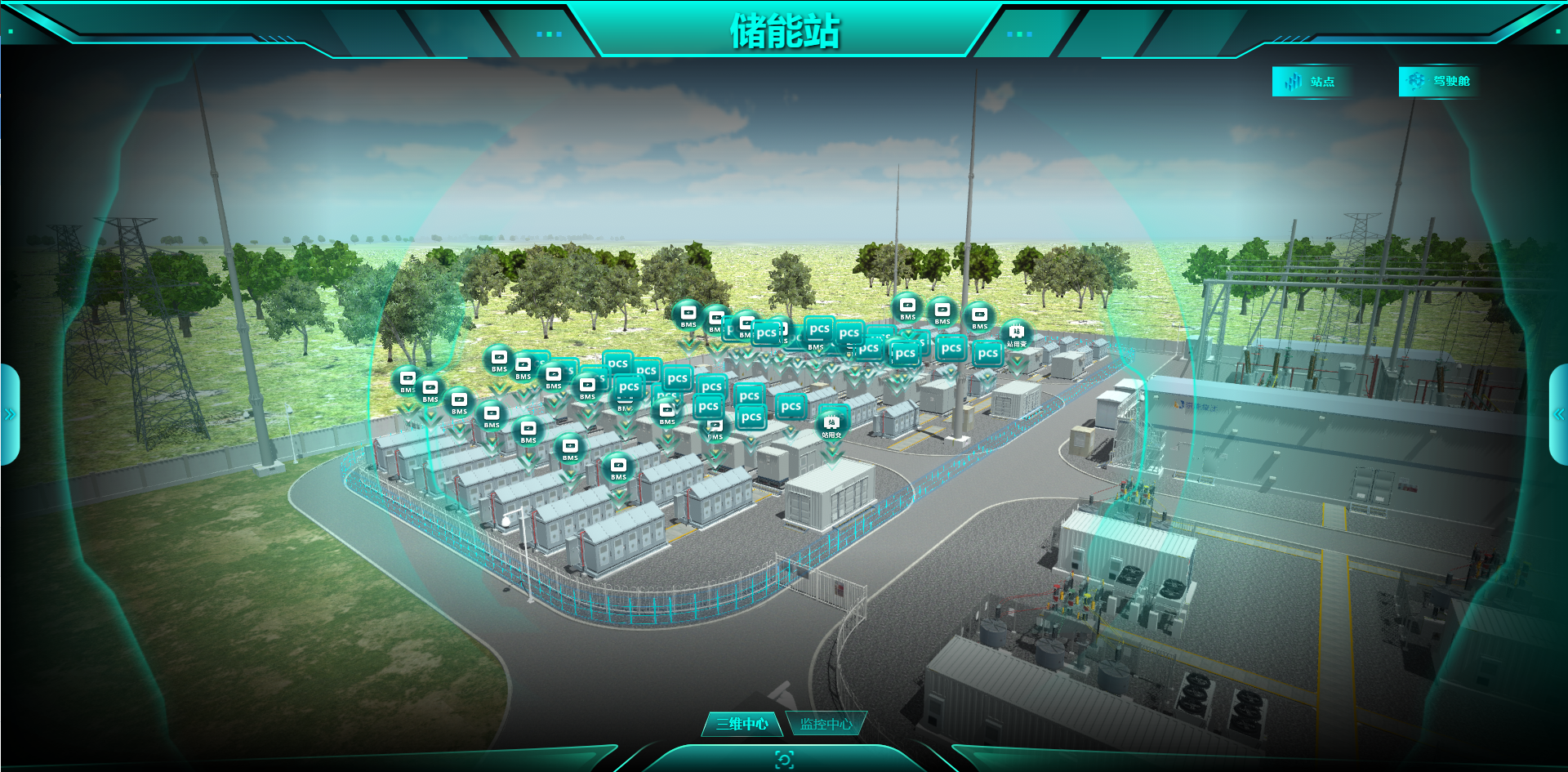

系统截图：

本项目建设内容是建设一套新能源场站数字孪生全景监控系统，对于新能源场站端运维用户，可通过账号远程登录到本系统，对权限范围内新能源场站进行运维管理。本次新能源数字孪生系统除了对新能源场站内的风电、光伏、储能、升压站，也会对馈出的架空输电线路和场区集电线路进行全景数字化监控。

本项目接入的新能源场站位于内蒙古锡林浩特阿巴嘎旗、苏尼特左旗，为2座220kV新能源场站汇集到1座500kV变电站。其中阿巴嘎旗项目为风光储电站，包含1座220kV升压站及配套储能、660台组串逆变器及对应光伏方阵，海装风机60台。苏尼特左旗项目为风储电站，包含1座220kV升压站及配套储能、上海电气风机40台，明阳风机60台。



  • 넳 넲

  • 数据综合处理：采集、二次计算、集成展示、统计及分析、趋势图



    Full professional

    我们的服务

    数据二次加工，表达更精准



    由于该系统采集的数据均为基础数据，而系统所需最终业务数据需要经过大量公示计算才能得出，在进行二次加工以后，需要对最终输出数据进行统计分析，并进行图形化表达。

    1:1高仿真高精细化三维数字化建模，注重细节



    All elements of safety management





    现场实拍，细节高度还原

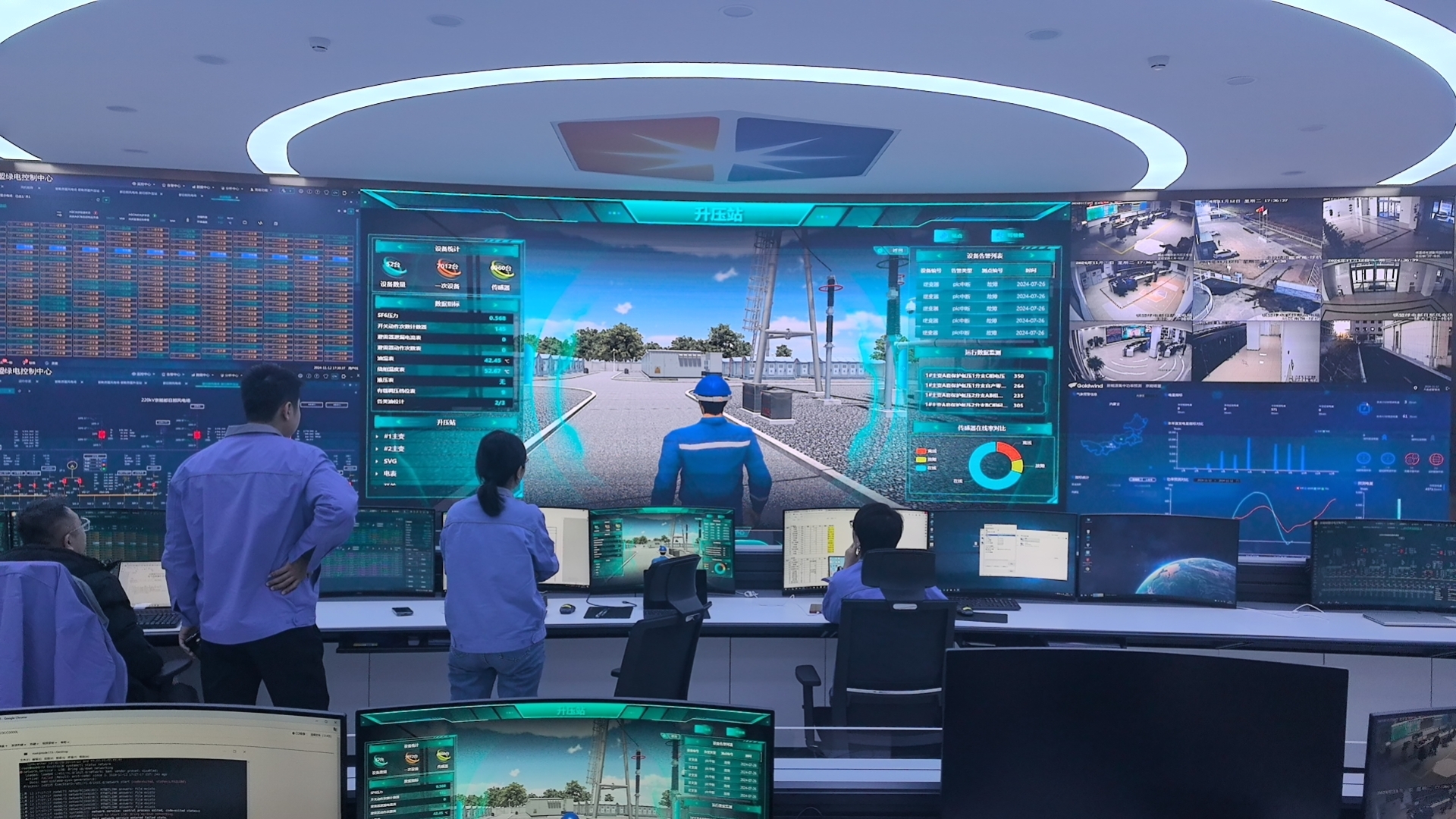

    基于战场的实拍要素，采集大量贴图素材，并对三维模型进行三维贴图制作，高度还原现场环境，结合系统三维漫游功能，如亲临现场。

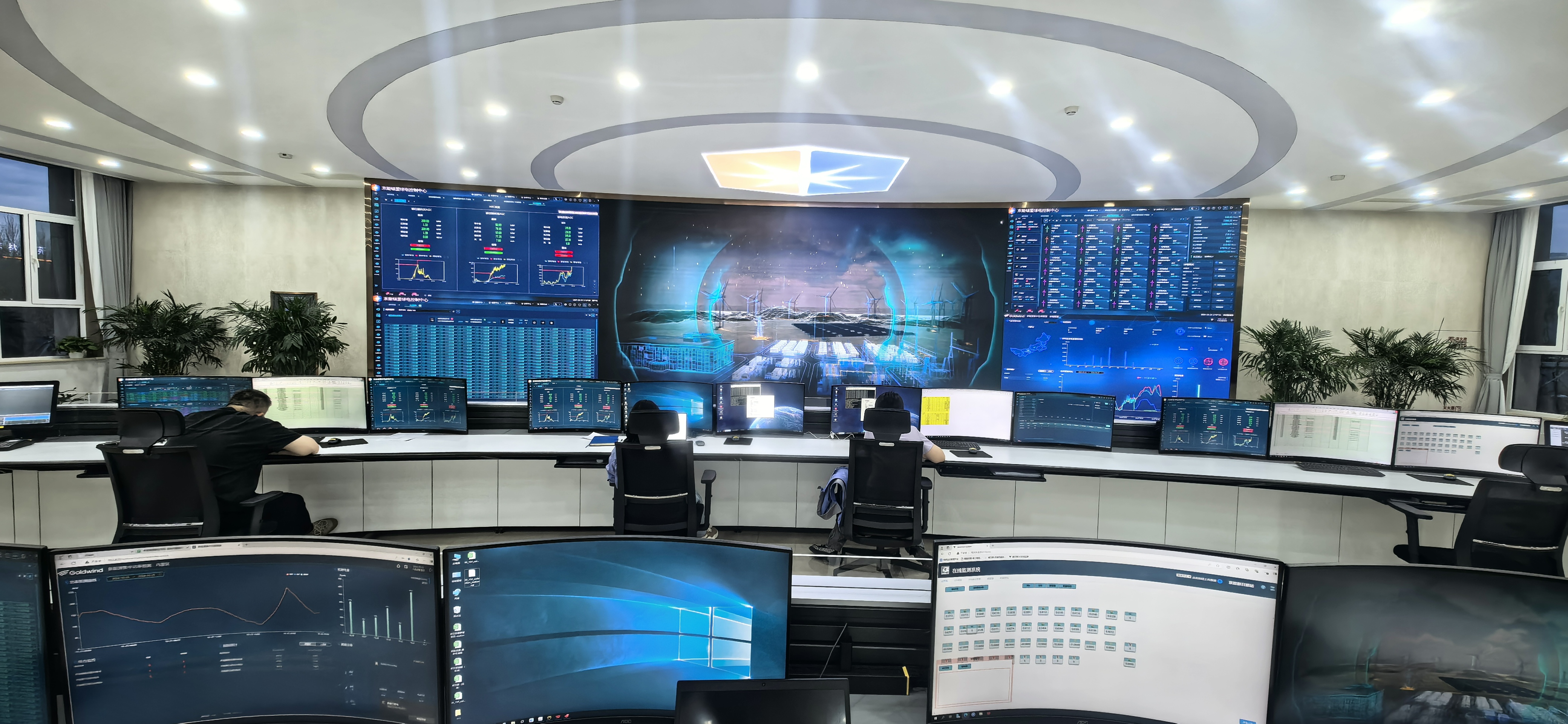

该项目是京能智慧新能源站的首个示范项目，由金风科技进行数据采集，将数据从现场采集并传输至集控中心，数字孪生系统数据通过Web标准协议与集控中心进行集成，最终系统部署在集控中心大厅使用。



1、全方位数据监控能力，无需人员去现场即可在远程实时了解现场实时运行情况，实现集控中心远程数字化管理；

2、1：1数字孪生系统，沉浸式体验；
3、无需多次切换多个系统，一套数字孪生系统即可实现多维度数据的感知(集成SCAD系统、视频监控系统、设备资产系统等，多系统数据统一融合)。

4、系统可作为日常管理软件，一个账号即可随时随地访问。

应用价值：

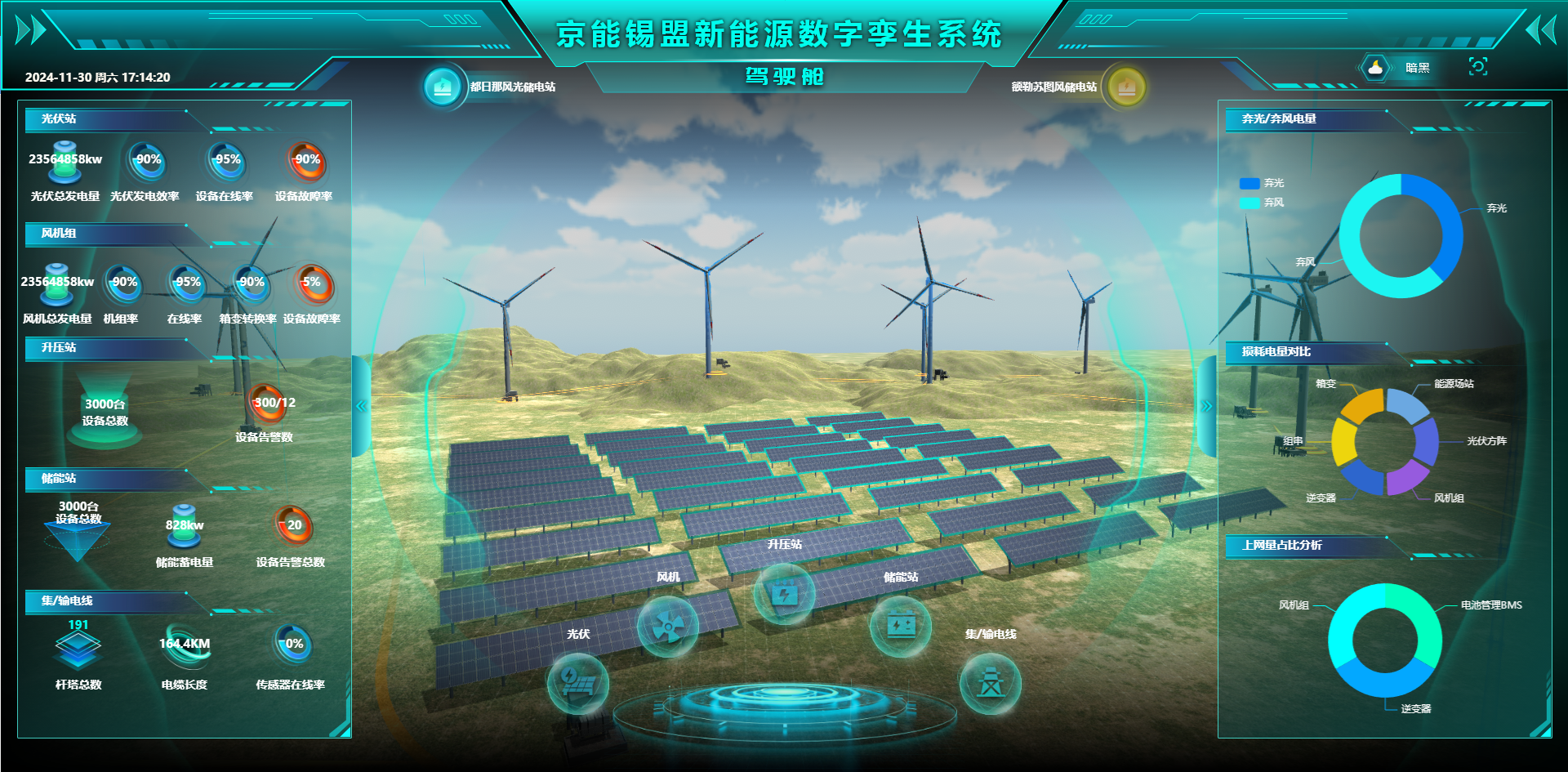

现场系统截图：

系统开发内容：

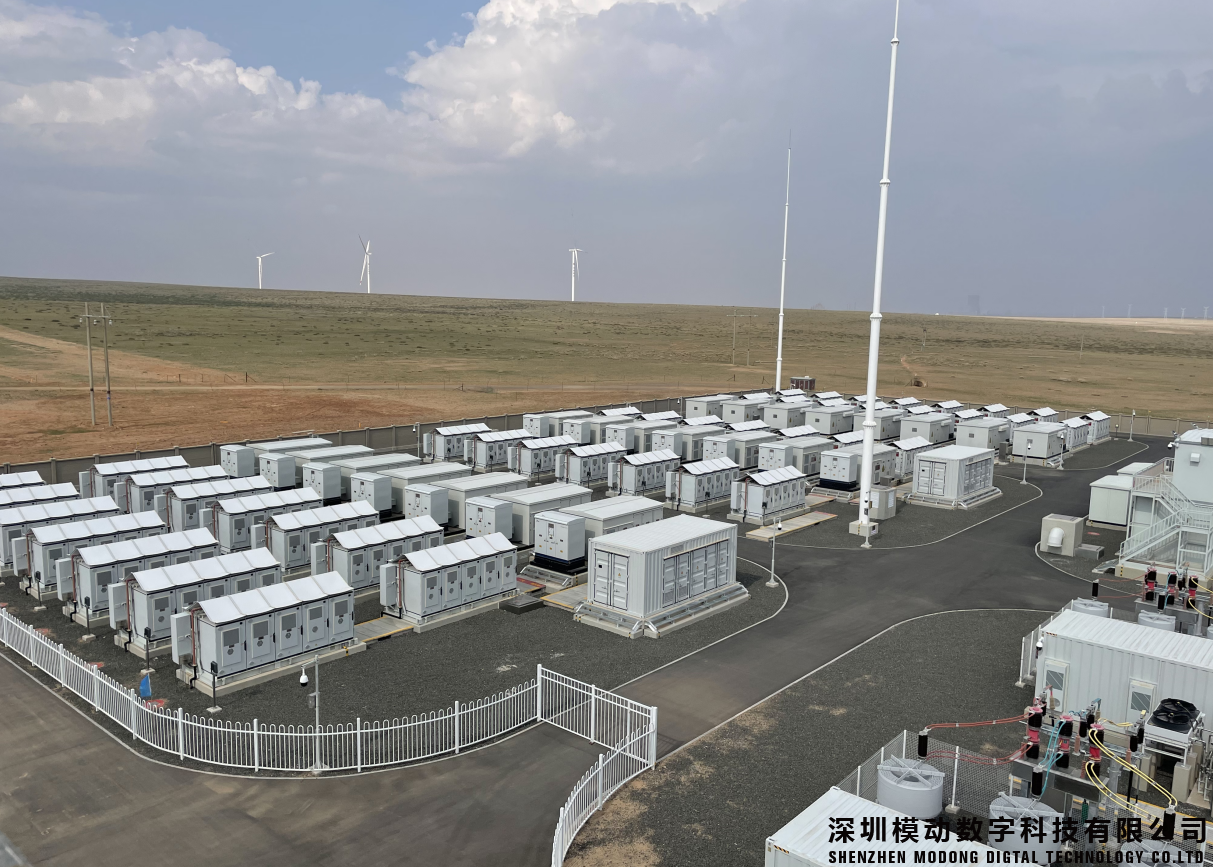

实拍照片

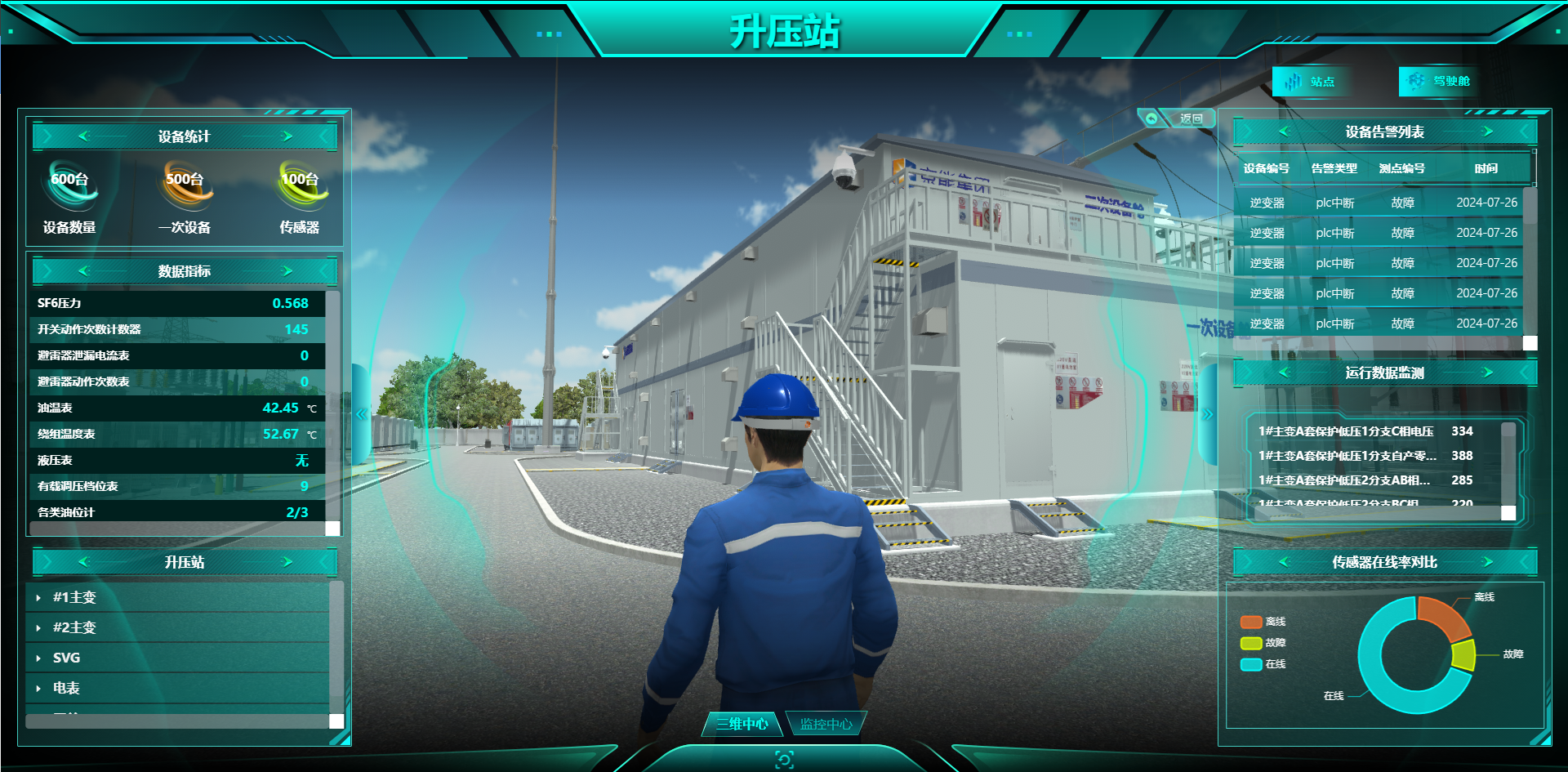

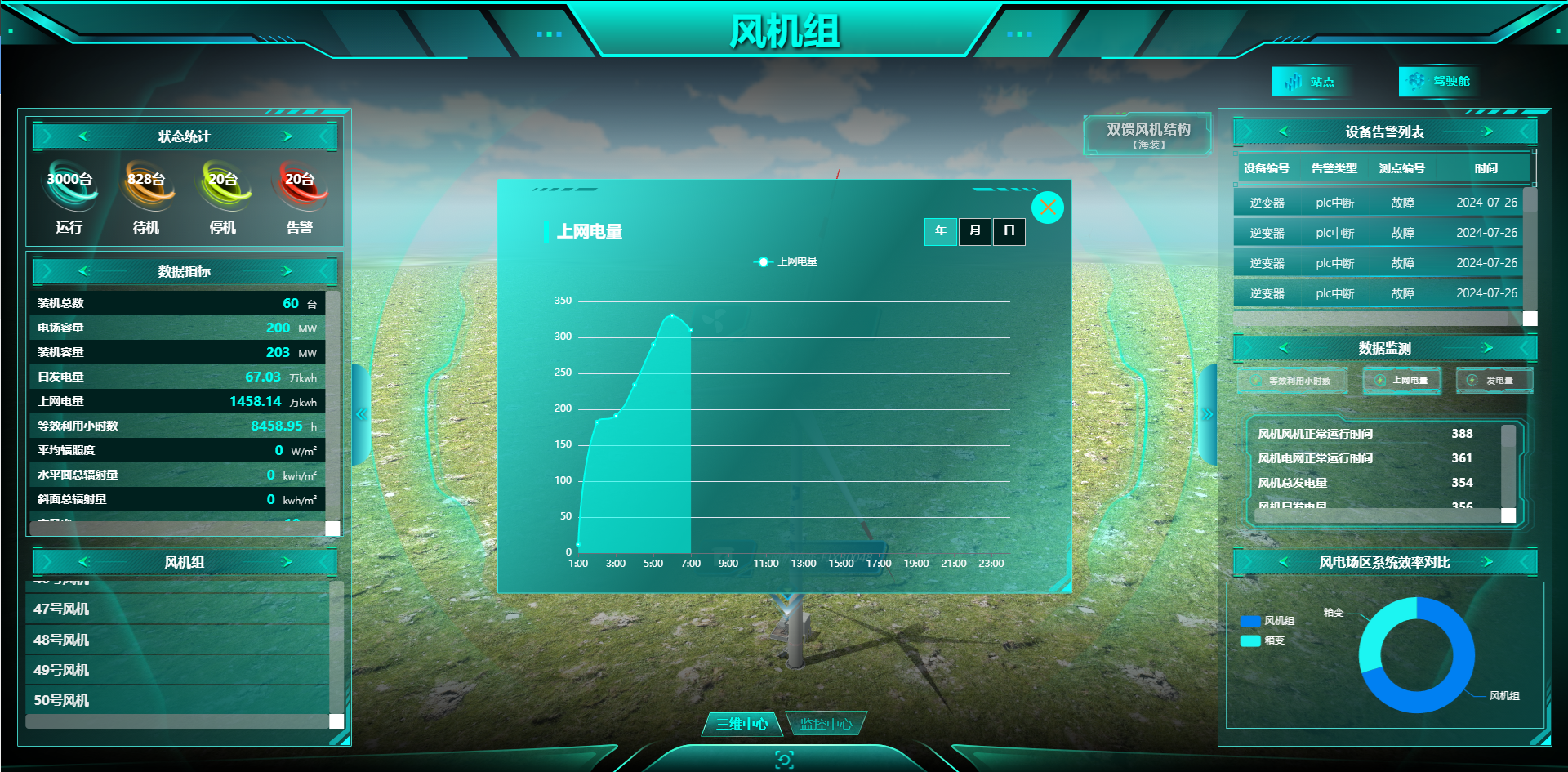

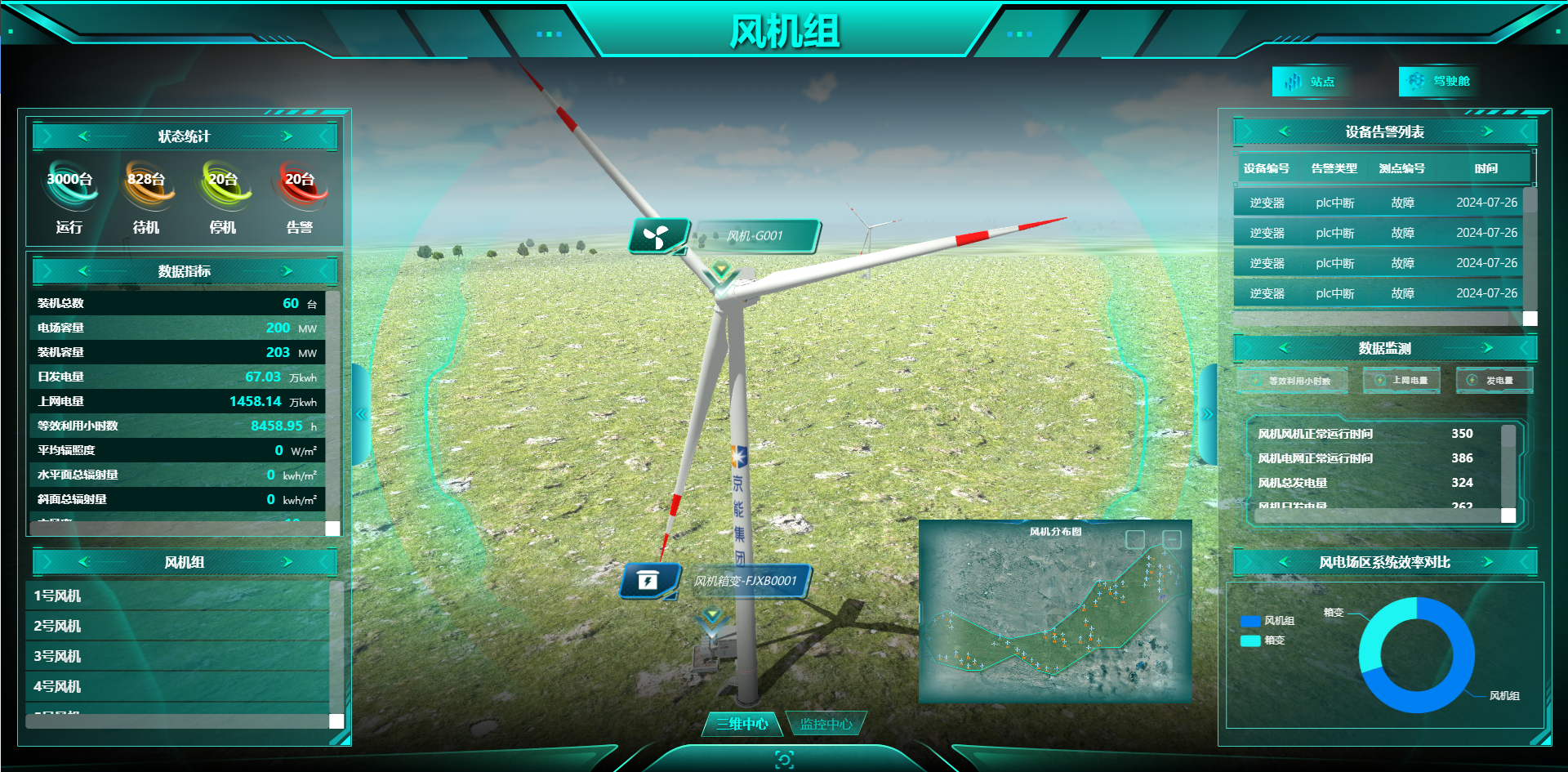

系统截图



1、三维数字化建模    2、模型编码    3、系统开发    4、视频监控集成     5、SCADA系统数据集成     6、数据集成展示     7、数据统计、趋势分析     8、模型下钻     9、台账信息集成     10、驾驶舱     11、数据查询     12、数据对比     13、环境数据监测     14、运行数据监测     15、储能电站监视     16、指标监测     17、告警列表监测     18、发电系统图运行监测     19、虚实互动     20、设备监视     21、集成线路监视     22、全景监控     23、能效缝隙可视化     24、趋势分析     25、系统发布部署
