数字孪生案例

本图为项目成果，严禁盗用

넳 넲

  • 某集团智慧燃机电厂数字孪生项目

    项目规模：两台热电联产机组（2x460MW）

    项目概况：本项目为中海油集团首个智慧电厂示范项目，由深圳模动数字科技有限公司提供三维数字化（数字孪生）总体技术服务。

    服务内容：三维数字化建模、数字孪生系统（BS架构）开发。

    项目特点：

    1、采用全息三维建模技术路线，工期短，费用少；

    2、数字孪生系统采用BS架构，支持与大数据系统集成融合；

    3、数字孪生系统集成全厂传感物联数据，包括海康威视监控数据、环境监测数据、两票系统数据、设备实时运行数据、消火栓数据、烟感数据等。



    三维管理对象：

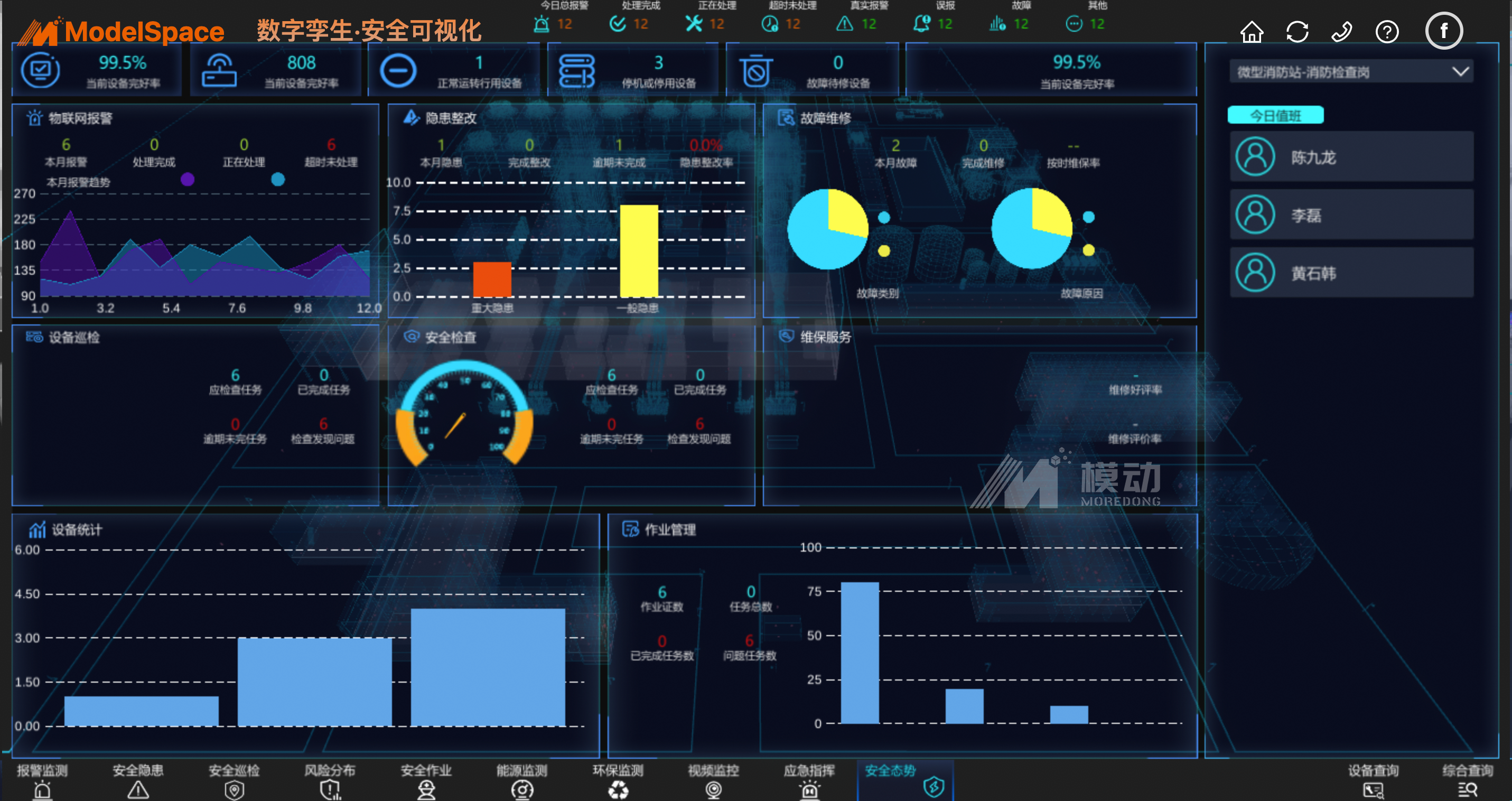

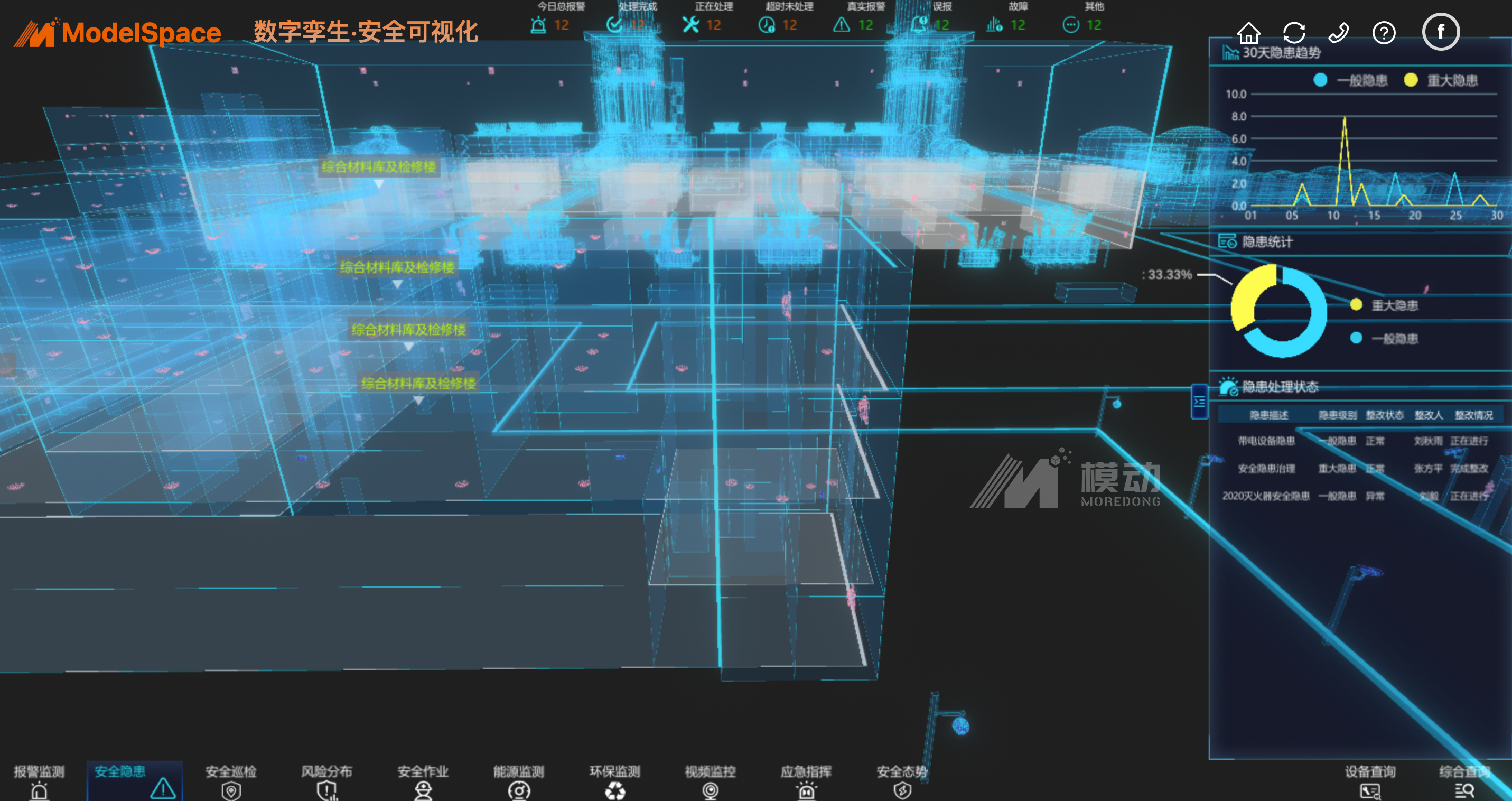

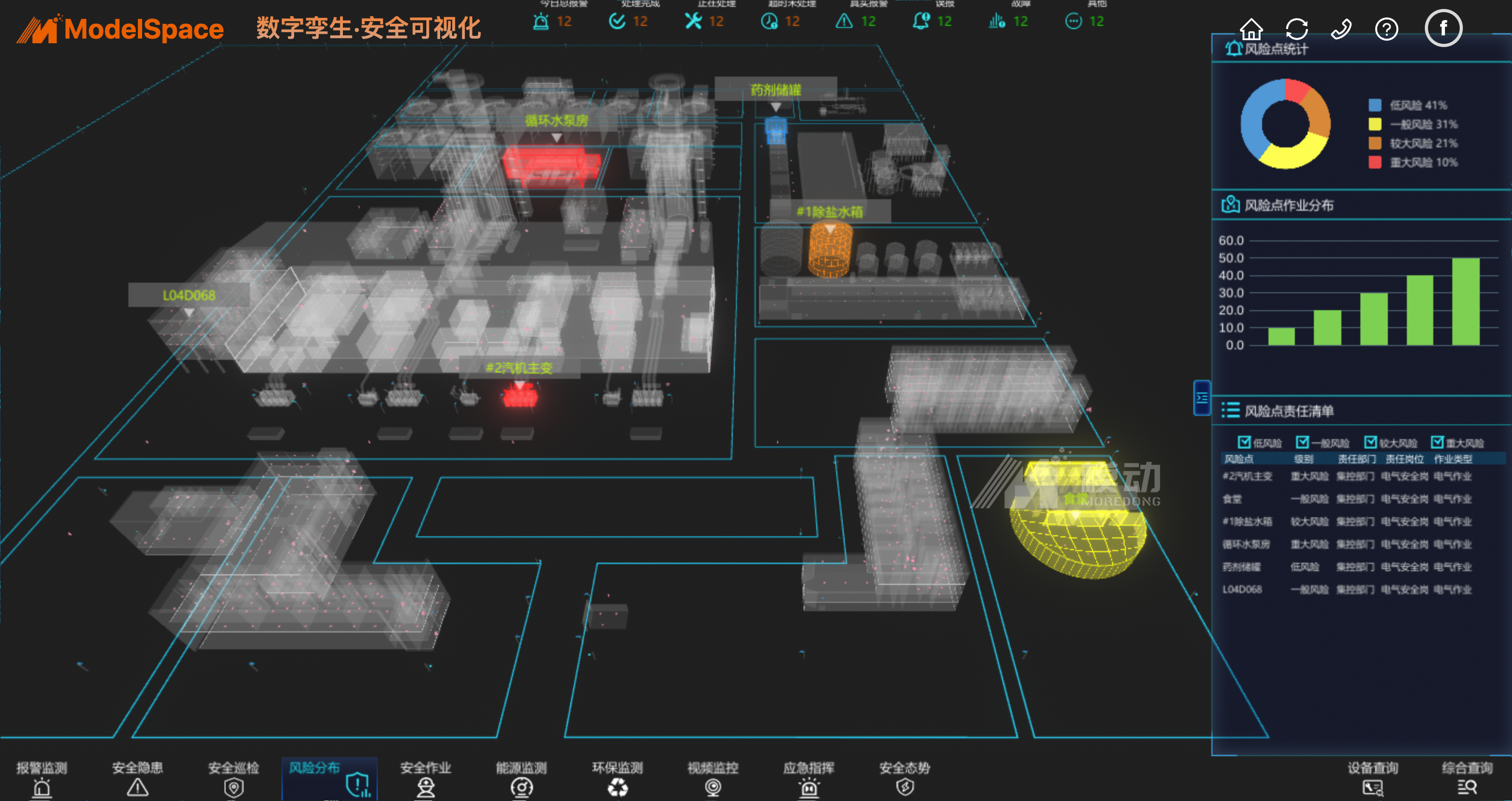

系统截图：

1、设备类：设备档案、运行状态；

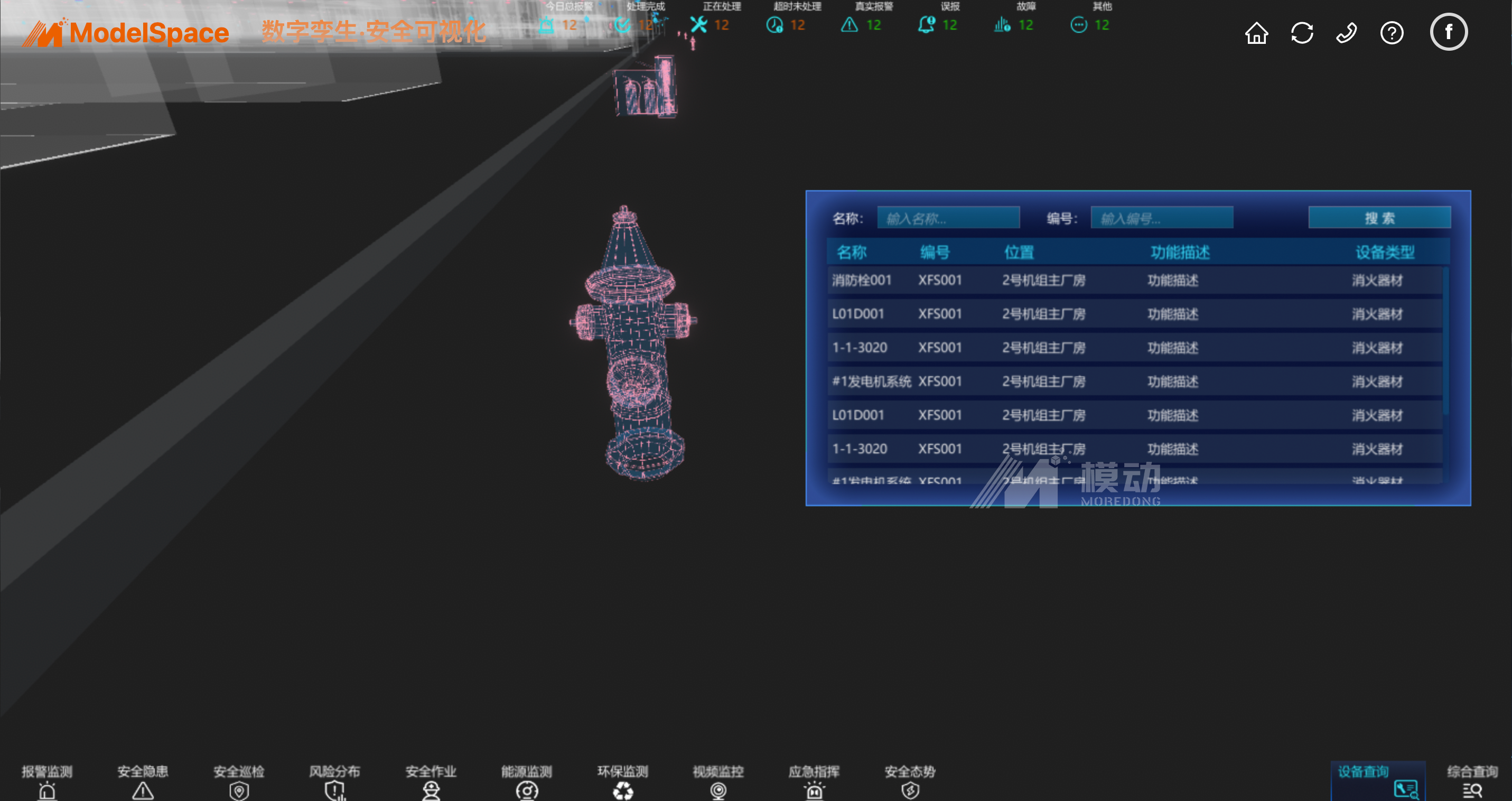

2、消防设备：烟感器（包含消防报警系统所有烟感、温感）、消火栓、手动报警器、消防主机、水泵、水池、喷淋、末端试水装置、消防配电箱、气灭盘等；
3、安防设备：摄像头，可调取视频监控画面、门禁、车辆出入闸口、防碰撞装备、周界线；
4、环境设备：可燃气监测传感器、有毒有害气体传感器；

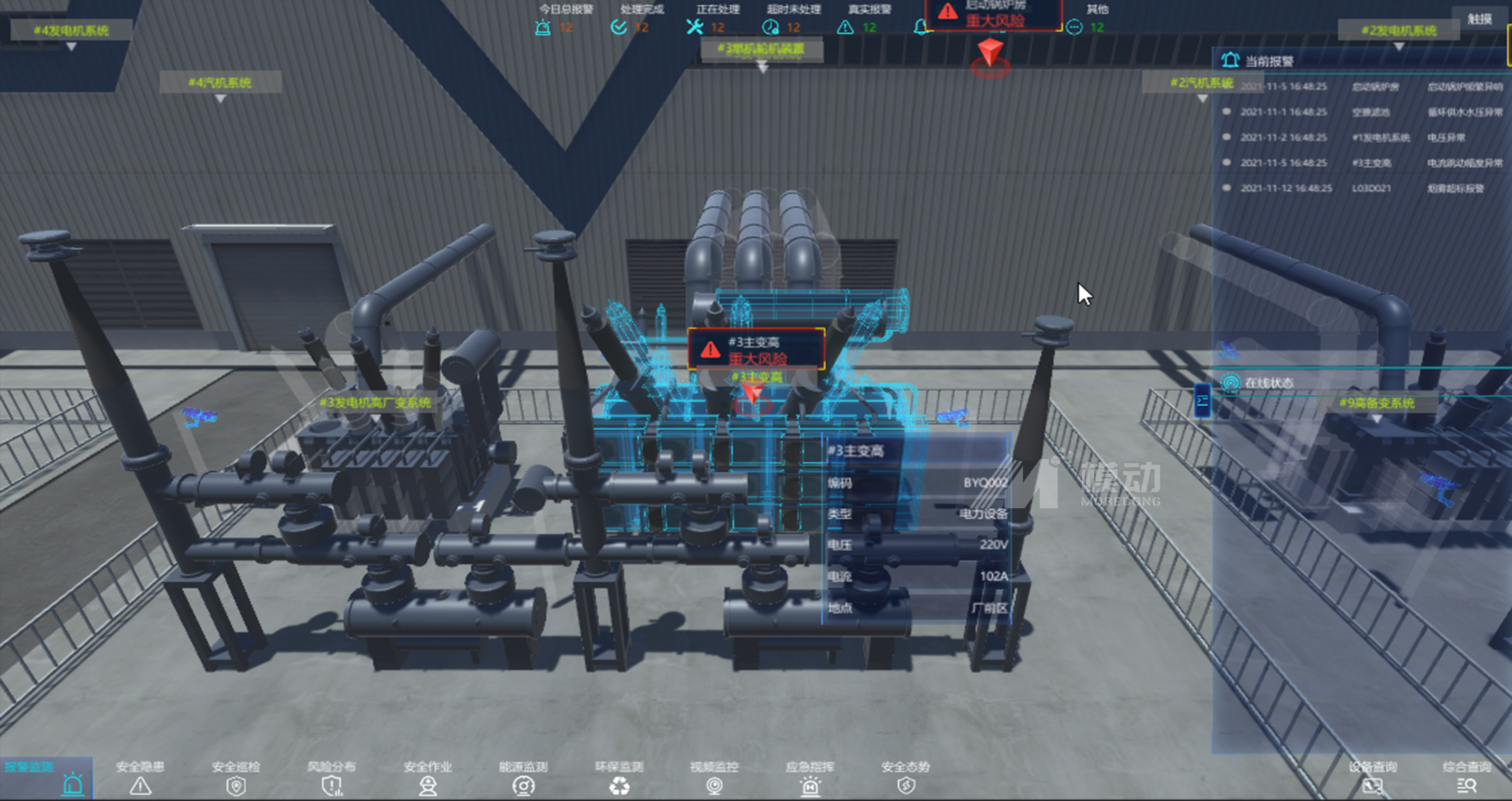

5、生产设备：2套机组主设备数据实时运行的状态展示；
6、建筑类：厂区各建筑模型，精确到楼层、房间、楼梯、梁柱、大型主要管线模型。

  • 넳 넲

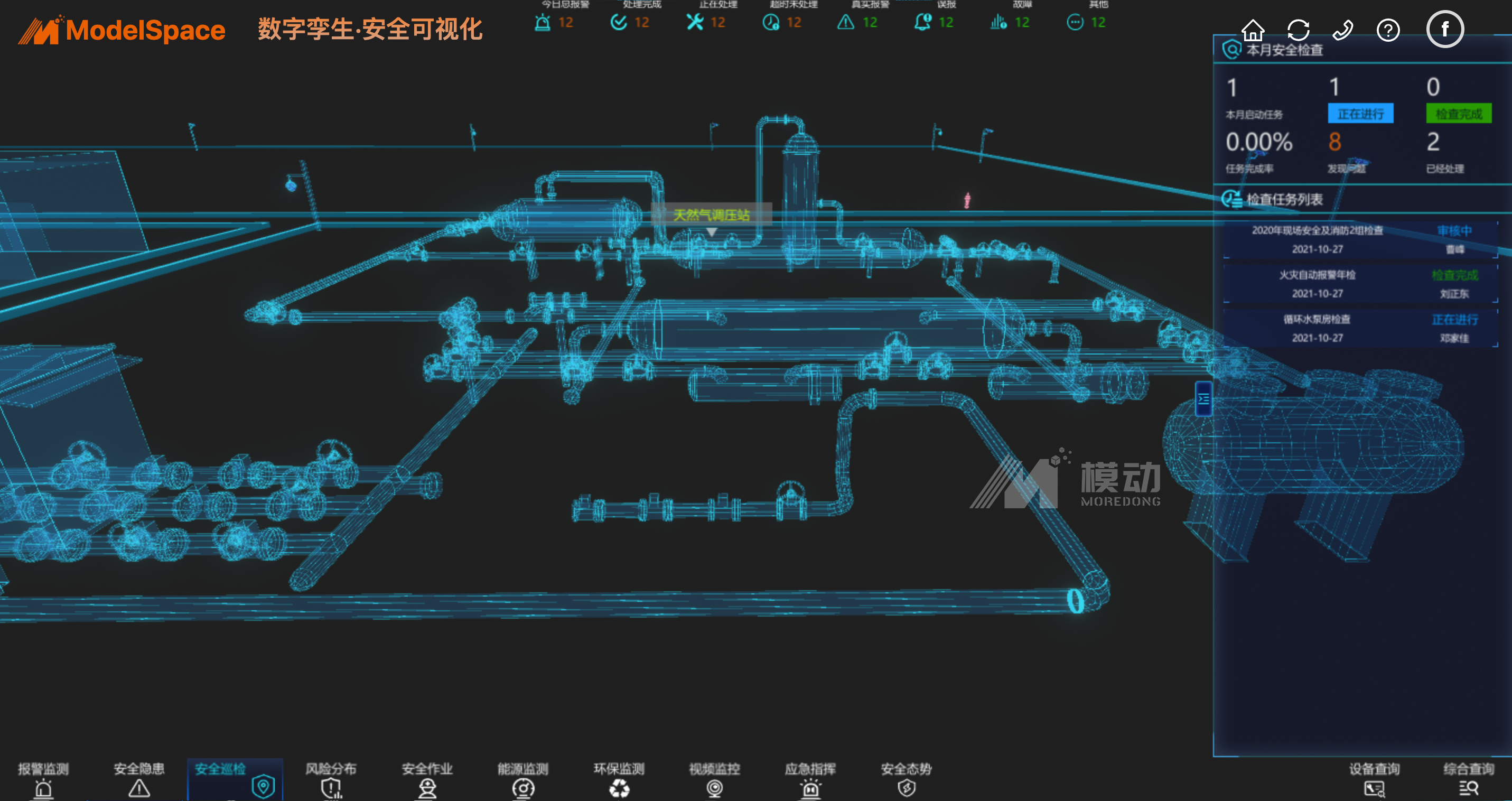

  • 设备及传感精细化建模，建筑、管道简要建模



    Full professional

    我们的服务

    有的放矢，精模与建模并用



    以“设备、安防”为核心的理念进行高精细化三维数字化建模，全厂无论是摄像头、烟感、光感还是消防拴，都是管理对象，1:1还原现场。

    消防、安防、环境、生产设备全要素三维建模



    All elements of safety management





    数千传感，只为安全



    基于全要素安防设备三维模型进行数字化管理，可及时定位之该消防设备，并查看当前消防设备在线数据，发现问题后调取周边监控，及时发现隐患，将安全事故防范于未然。

该项目是智慧电厂重点示范项目，其数字孪生系统为智慧电厂总体解决方案的子系统，由深圳模动数字科技有限公司为该项目提供数字孪生项目技术服务。

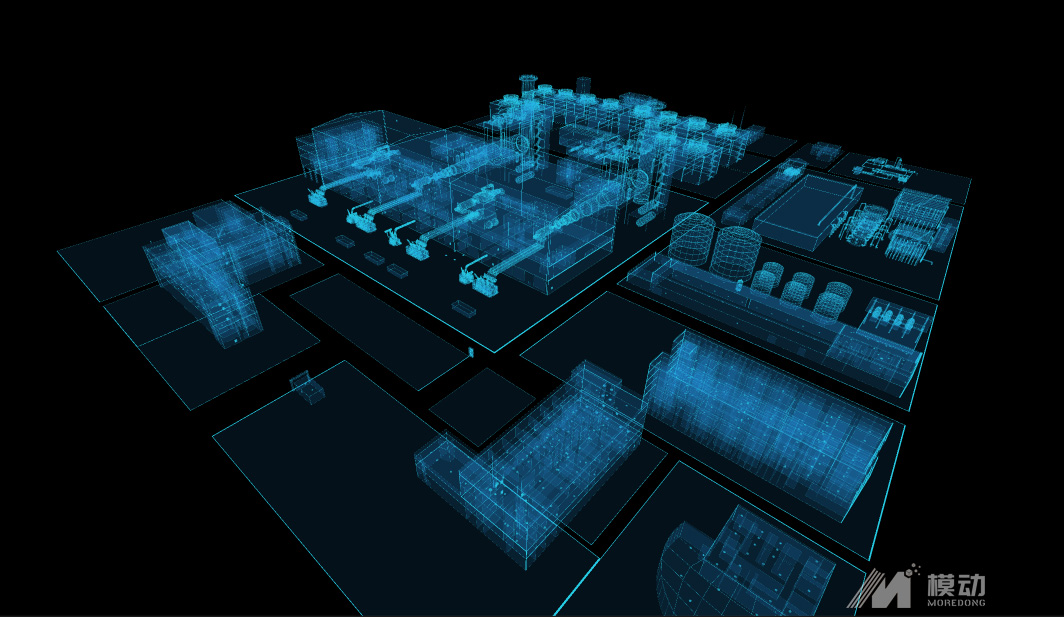

在数字孪生项目的建设方面，业主遵循“可靠、经济、先进”的建设理念，以最具经济性的手段打造了实用的数字孪生平台，为此，本项目采取了全息建模方式，通过模型“线框”的表现形式展示三维数字化模型，既不失科技感，又能大幅度降低建造费用，且能满足现场业务需求，



此外，为了更接近实际业务应用，全面掌控电厂实际运行情况，该系统与多个业务系统实现了集成，分别与SIS系统、ERP系统、视频监控系统、环境监测系统、环保监测、应急演练系统、两票系统等系统进行了数据集成，使得现场不仅能实时掌握设备实际运行情况，还能随时掌握周边的生产环境等。实现了“人、机、料、法、环”五要素的数字化管理。

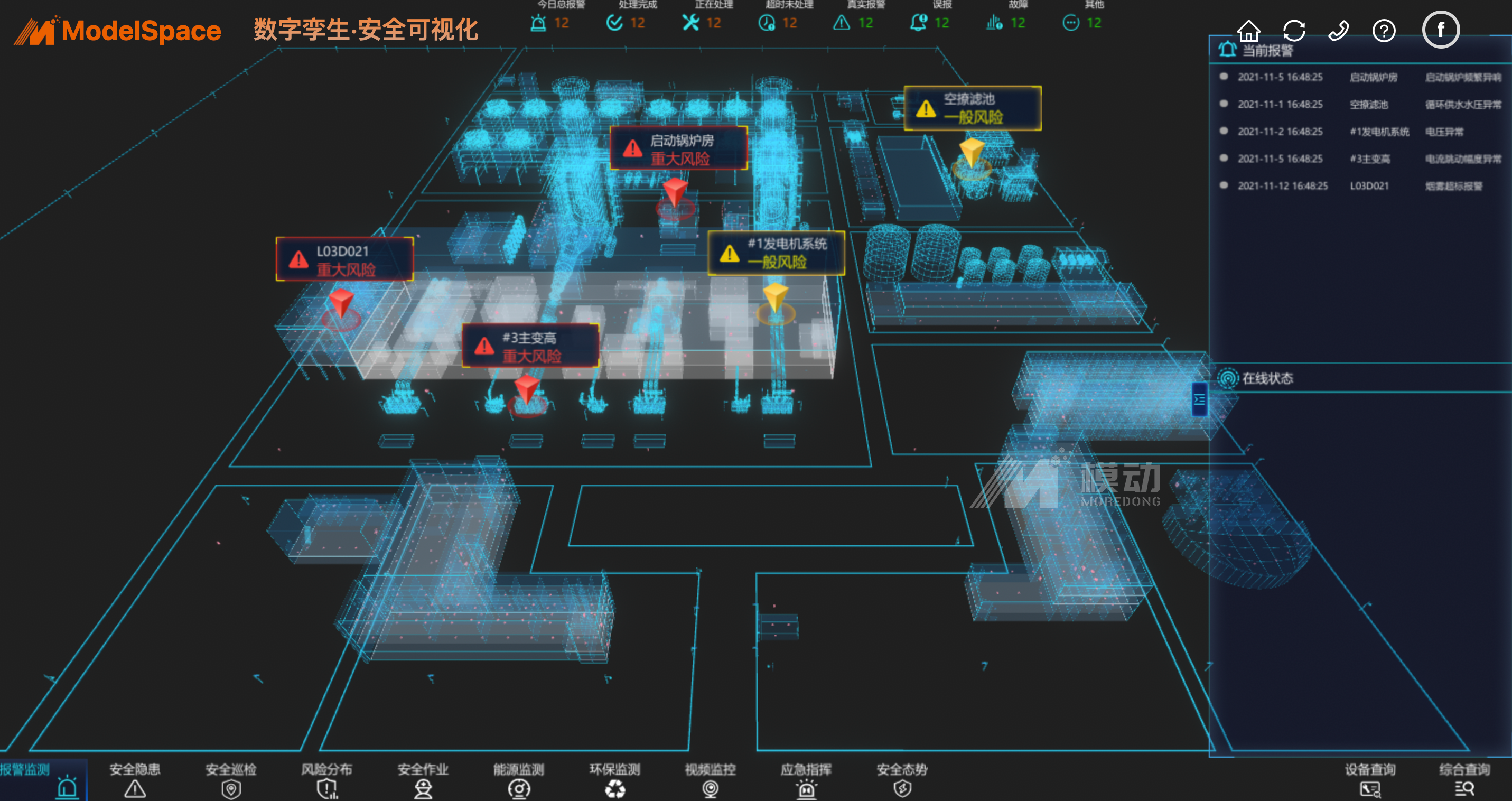

1、消防、安防及环境监测统一报警联动，报警信息、位置、监控视频画面和三维可视化监控联动，形成安全管理信息链，提高风险处理的效率和能力。

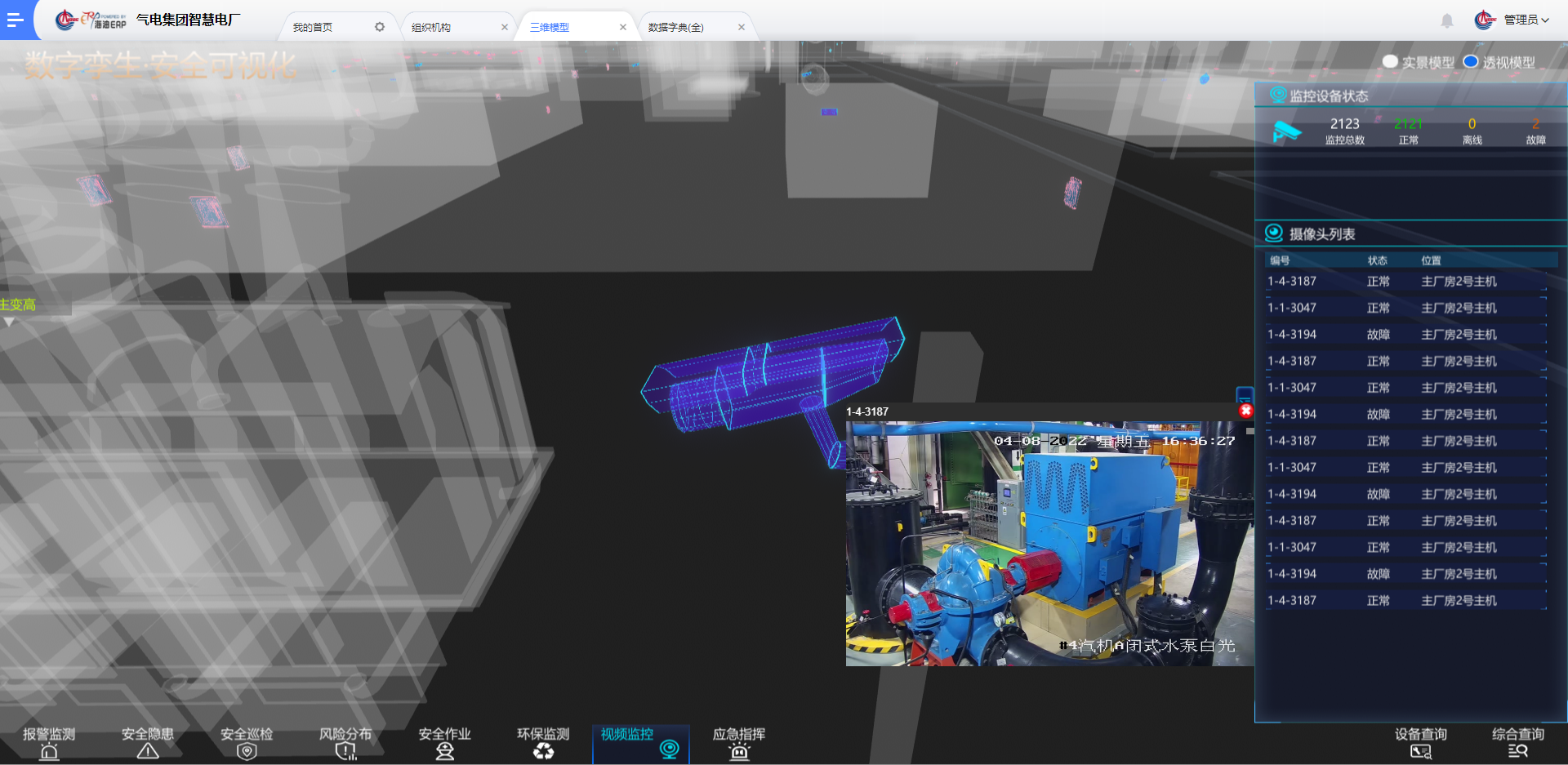

2、集成视频监控系统，查询所有摄像头的实际分布位置，显示视频监控摄像头的运行状态，对故障进行红色警示。

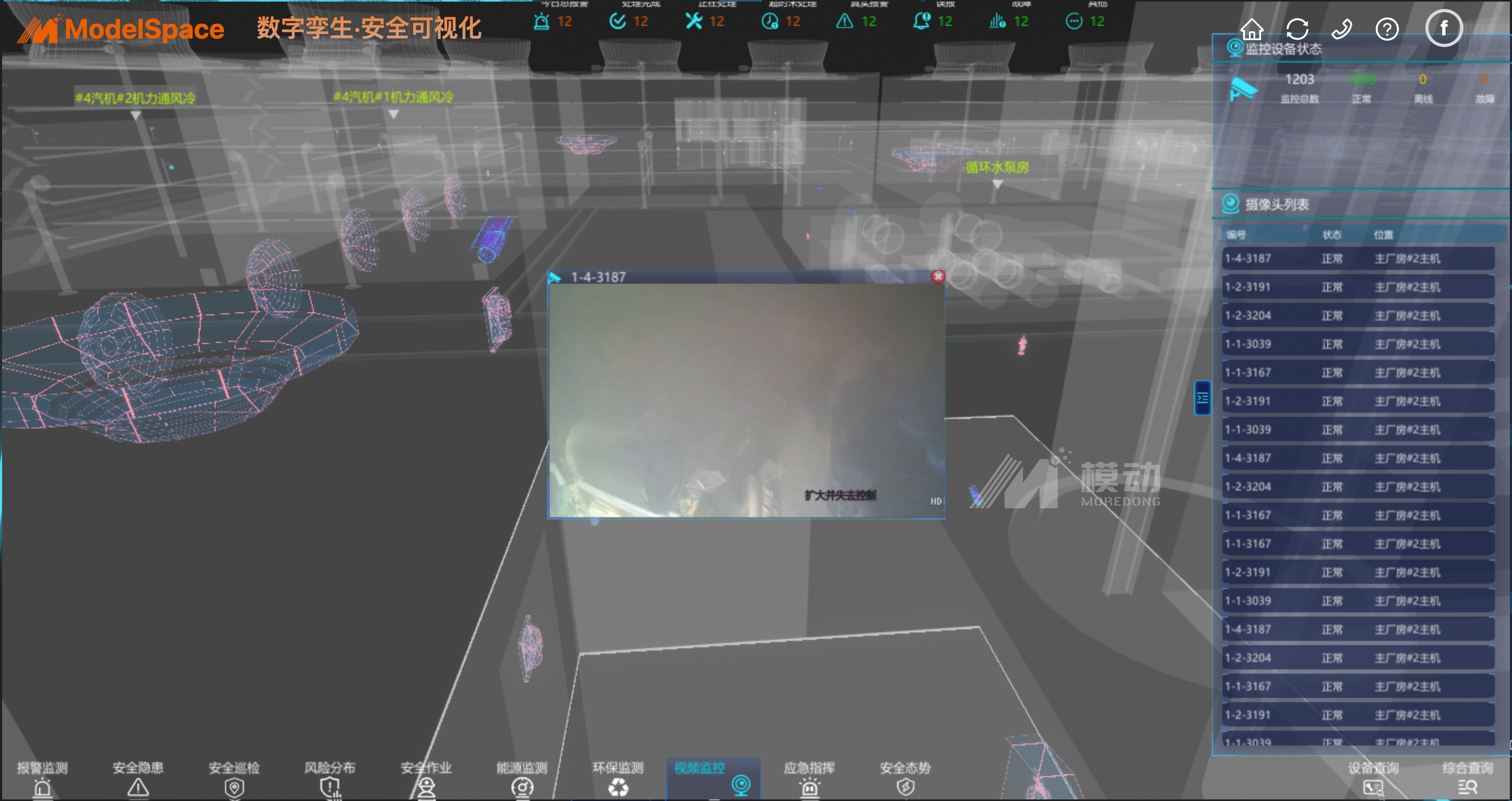

3、查询各摄像头的视频监控画面。视频监控系统可以和报警点报警联动，可以远程进行视频云台控制/录相等操作。

4、为企业建立内部的整体安全态势，企业和政府都可以查询。主要包括：
    a、安全设备设施当前的数量及状态；
    b、当前存在的报警及处理进度、当月报警趋势特征；
    c、安全检查执行落实情况、安全隐患数量及治理完成情况；
    d、设备故障数量及维修进度；
    e、各类安全设备资产统计；
    f、当前安全值班排班情况等。



应用价值：

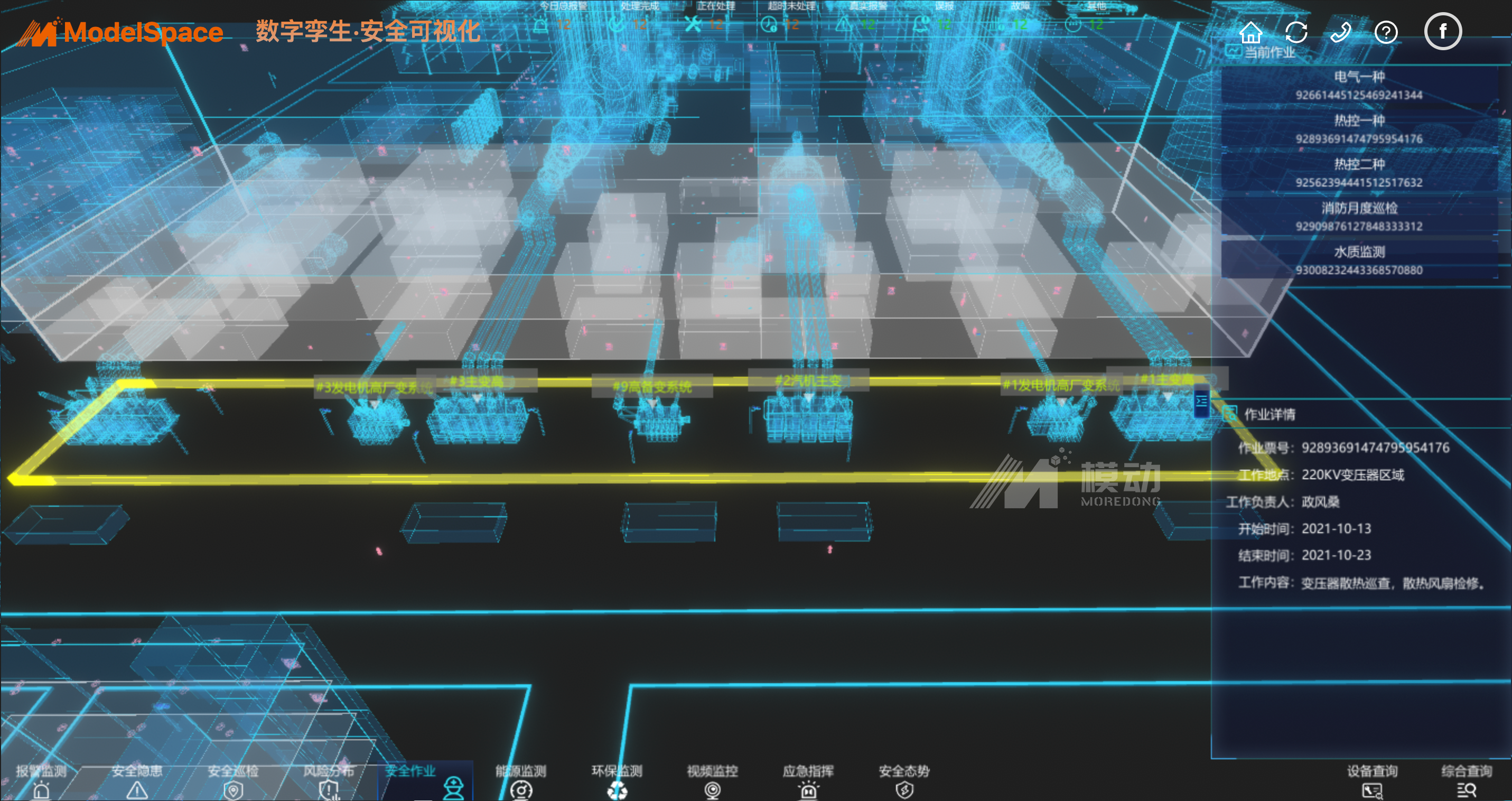

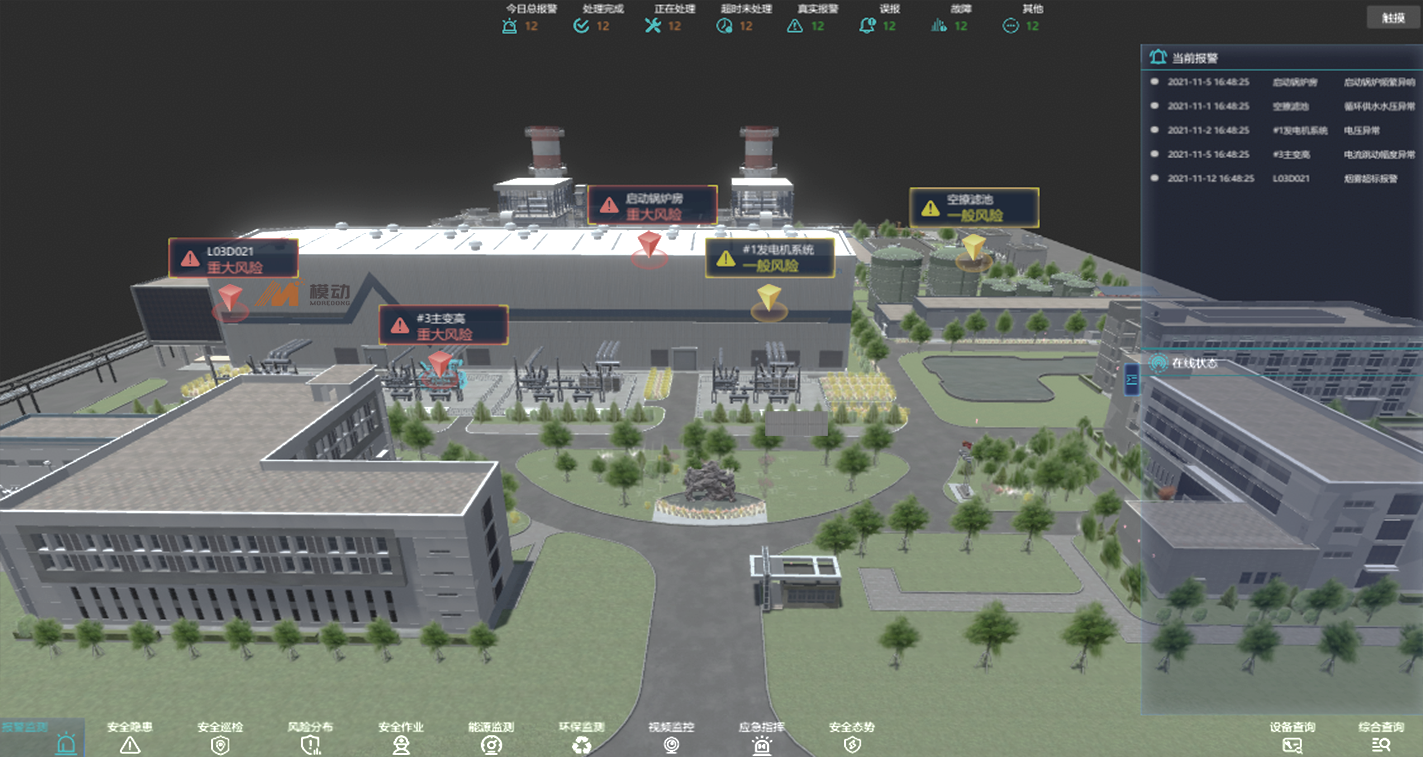

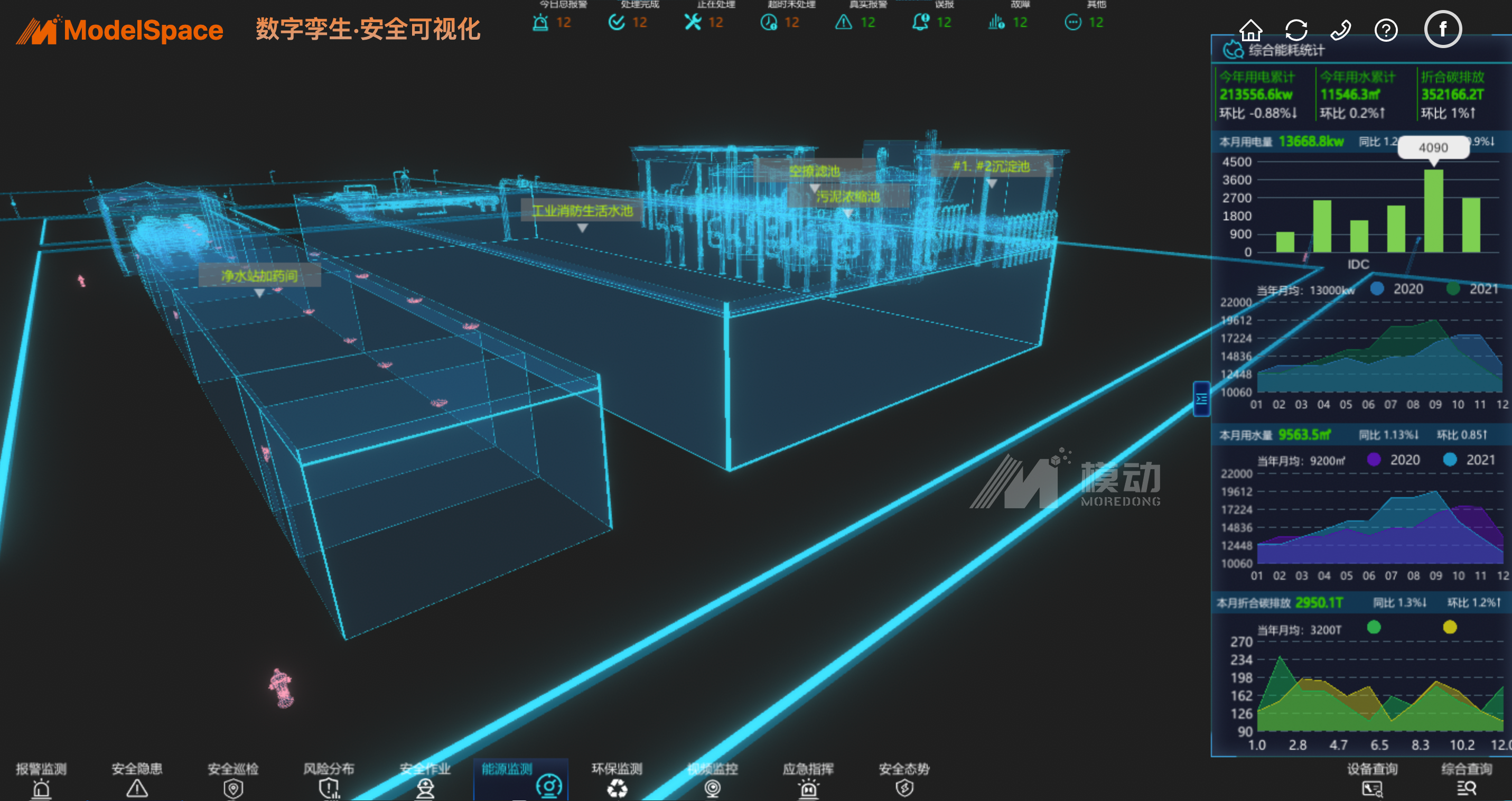

现场系统截图：
